高速电机“看得见”的时代正在到来——数字图像相关（DIC）丈量系统与高速相机助力高速电机研发
宣布日期：2026/1/21 浏览次数：255
一、高速电机研发环节中的“隐性刚需”
高速电机正向更高转速和更高功率密度演进，，，，，，其焦点约束并不完全来自质料或加工能力，，，，，，而在于工程验证难度的显著上升 。。 。 。。。
.png)
在30,000–50,000 rpm 区间，，，，，，电机叶片、转子等要害部件面临两类问题：
一是离心载荷与气动载荷叠加导致的细小弹性变形是否可控； ；； ； ；；；二是仿真模子在极端工况下是否仍然可靠 。。 。 。。。
古板接触式丈量手段（如应变片）在高速、小尺寸、强刚体运动条件下难以恒久稳固事情，，，，，，而仅依赖仿真则无法知足高可靠性设计要求 。。 。 。。。这一矛盾，，，，，，直接催生了对非接触、全场、可量化工程丈量手段的现实需求 。。 。 。。。
二、手艺路径：为什么是高速相机 + 数字图像相关（DIC）高速相机团结数字图像相关（DIC）丈量系统，，，，，，是少数能够在真实高速工况下获取结构位移与应变信息的计划之一 。。 。 。。。
高速相机认真在极短时间内收罗一连图像序列，，，，，，DIC 算法对图像中散斑转变举行盘算，，，，，，反推出三维位移场和应变场 。。 。 。。。这套装备组合计划主要解决以下三个问题：不需要在被测结构上安排传感器，，，，，，阻止破损结构与气动特征 。。 。 。。。
可在强刚体运动配景下提取微米级变形信息 。。 。 。。。
丈量效果可直接用于仿真模子校核与设计修正 。。 。 。。。

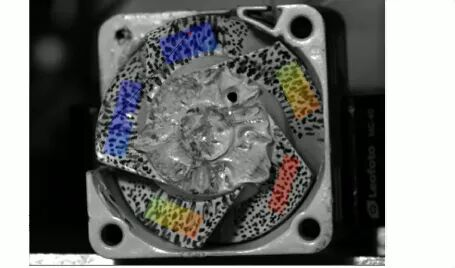

在近期的一项高速电机测试中，，，，，，工程职员接纳中科君达视界自研的千眼狼高速相机NEO25与数字图像相关（DIC）丈量系统，，，，，，对电机在40 000 转/分钟 工况下的叶片变形举行了实测 。。 。 。。。测试历程中，，，，，，高速相机以万帧级频率收罗叶片外貌的散斑图像，，，，，，DIC 丈量系统对图像序枚举行盘算，，，，，，获得叶片在旋转历程中的三维位移、点间距转变以及应变漫衍 。。 。 。。。
.jpg)
从效果看，，，，，，叶片在稳态高速运行阶段的径向伸长量处于微米级规模，，，，，，离面振动和应变水平也坚持在可控区间 。。 。 。。。这些数据与仿真结论基本一致，，，，，，为原有设计提供了实验层面的验证 。。 。 。。。
对电机研发团队而言，，，，，，高速相机与数字图像相关（DIC）丈量系统丈量的数据可用于回覆设计是否清静、裕度是否富足这样的问题 。。 。 。。。
三、笼罩多条工业链的通用性研发工具
高速电机之外，，，，，，类似的高速旋转结构同样保存于微型转子与细密驱动系统，，，，，，风机、涡轮及压缩机叶轮，，，，，，航空发念头与新能源装备领域 。。 。 。。。以千眼狼系列高速相机配合自主数字图像相关（DIC）软件为代表的国产计划，，，，，，已在高速旋转结构测试中实现稳固应用，，，，，，能够在万帧级采样帧率下完成微米级位移与微应变丈量，，，，，，形成“高速相机+DIC软件”的完整解决计划，，，，，，成为高端装备研发不可或缺的验证手段 。。 。 。。。
